你是否曾在阅读电路图时，面对一大堆符号却想象不出实物长什么样？你是否在采购元器件时，担心买错型号？今天，我们吐血整理了这份常用电子元器件实物图大全，包含高清图片和关键识别特征，收藏这一篇就够了！
1. 电阻器
电阻器是电子电路中最常用的元件之一，主要用来限制电流、分压、分流等。
图：色环电阻、贴片电阻、电位器实物图
- 色环电阻：通过色环表示阻值和误差，常见有四环和五环。
- 贴片电阻：体积小，表面印有数字代码，如“103”表示10kΩ。
- 电位器：可调电阻，常用于音量调节等。
2. 电容器
电容器用于存储电荷、滤波、耦合、去耦等。
图：瓷片电容、电解电容、钽电容实物图
- 瓷片电容：无极性，体积小，常用于高频电路。
- 电解电容：有极性，外壳标有正负极，容量大。
- 钽电容：体积小，性能稳定，但有极性。
3. 电感器
电感器用于滤波、振荡、延迟等，通常由线圈构成。
图：色环电感、贴片电感、工字电感实物图
- 色环电感：类似色环电阻，用色环表示电感量。
- 贴片电感：小型化，常用于高频电路。
- 工字电感：带磁芯，电感量较大。
4. 二极管
二极管具有单向导电性，用于整流、检波、稳压等。
图：整流二极管、发光二极管、稳压二极管实物图
- 整流二极管：如1N4007，用于电源整流。
- 发光二极管（LED）：通电发光，用于指示或照明。
- 稳压二极管：如1N4733，用于稳压电路。
5. 三极管
三极管用于放大、开关等，有三个引脚：基极、集电极、发射极。

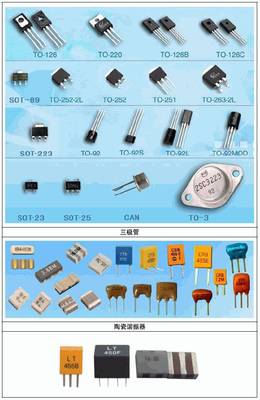

图：TO-92、TO-220、贴片三极管实物图
- TO-92：小功率三极管，如9014。
- TO-220：中功率三极管，如TIP31。
- 贴片三极管：如S8050，体积小。
6. 场效应管（MOSFET）
场效应管用于开关和放大，输入阻抗高，驱动功率小。
图：IRF540、贴片MOSFET实物图
- IRF540：常用N沟道MOSFET。
- 贴片MOSFET：如SI2302，用于便携设备。
7. 集成电路（IC）
集成电路将多个元件集成在芯片上，实现复杂功能，如运算放大器、单片机等。
图：DIP、SOP、QFP封装IC实物图
- DIP封装：双列直插，如NE555。
- SOP封装：小外形贴片，如LM358。
- QFP封装：四边引脚，如STM32单片机。
8. 晶振
晶振提供稳定的时钟频率，用于单片机、通信设备等。
图：直插晶振、贴片晶振实物图
- 直插晶振：如11.0592MHz。
- 贴片晶振：如32.768kHz。
9. 继电器
继电器用小电流控制大电流，实现电路隔离。
图：电磁继电器、固态继电器实物图
- 电磁继电器：如SRD-05VDC。
- 固态继电器：无触点，寿命长。
10. 连接器与开关
连接器用于电路连接，开关用于控制通断。
图：排针、USB接口、轻触开关实物图
- 排针：用于电路板间连接。
- USB接口：用于数据传输和供电。
- 轻触开关：常用于按键输入。
11. 传感器
传感器将物理量转换为电信号，如温度、光、声音等。
图：热敏电阻、光敏电阻、超声波传感器实物图
- 热敏电阻：阻值随温度变化。
- 光敏电阻：阻值随光照变化。
- 超声波传感器：用于测距。
12. 其他常用元件
- 保险丝：过流保护。
- 压敏电阻：过压保护。
- 二极管桥堆：整流。
- 光耦：隔离传输信号。
图：保险丝、压敏电阻、桥堆、光耦实物图
以上就是常用电子元器件实物图大全。掌握了这些元器件的识别，无论是维修、DIY还是设计电路，都能更加得心应手。建议收藏本文，随时查阅！
